欧美性受xxxx黑人xxxx_一区二区三区免费观看_亚洲麻豆国产精品_成人亚洲欧美日韩在线观看

The Ouverture Restaurant series is a utilitarian update to RIEDEL's consumer-friendly Ouverture collection. Created to help both restaurateurs and their clients, Ouverture Restaurant's versatile bowl shapes for red and white will increase patrons' drinking pleasure, and their sturdy and slightly cropped stems will make for more efficient serving and storing.

Ouverture餐廳系列功能型的升級。為了滿足酒店和客戶的需求，多功能的葡萄酒杯杯型能夠提升客戶的品酒體驗，杯子堅固而纖細(xì)的杯梃使得服務(wù)和儲存更加方便。

系列： OUVERTURE RESTAURANT入門級餐廳系列

品名：CHAMPAGNE GLASS香檳杯

型號：0480/08

高度：8-7/8", 224 mm

容量：10-1/4 oz, 290 ccm

件裝：12支/件

Riedel 制作工藝

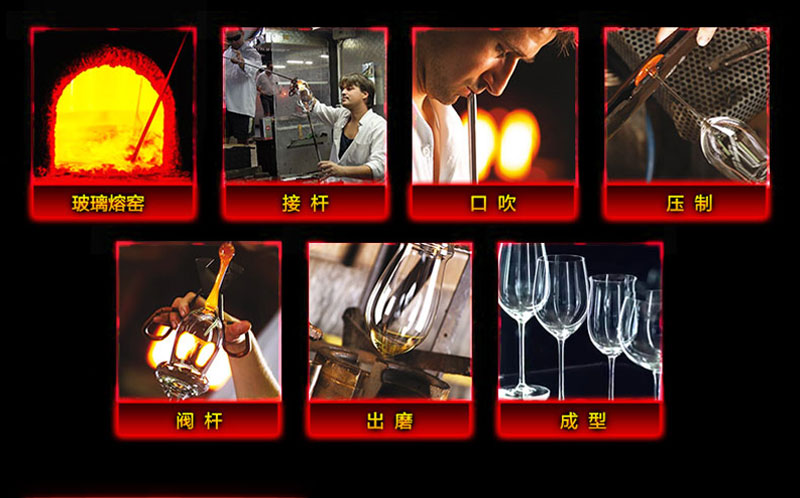

Riedel水晶杯的制作過程

1.熱加工階段 （吹泡，整形，定型）

首先，從玻璃熔爐中用吹管取少許玻璃熔料（玻璃熔液的溫度是1250℃-- 1450℃），然后用吹管吹小泡。玻璃小泡是玻璃杯的成型基礎(chǔ)，小泡直徑通常是3—10厘米，在吹小泡的過程中要仔細(xì)檢查，發(fā)現(xiàn)小泡上有汽泡、條紋、雜質(zhì)等情況，就要放棄使用，這些情況都會導(dǎo)致玻璃杯出現(xiàn)缺陷。小泡要吹的圓，壁厚要均勻，小泡質(zhì)量的好壞，直接決定著玻璃杯產(chǎn)品的質(zhì)量高低。

用帶有小泡的吹管再從玻璃熔爐中取玻璃熔料，這個步驟很重要，取料的多少直接決定著產(chǎn)品的重量、底的厚度、壁的厚度，同時取料的手法也在一定程度上影響玻璃料質(zhì)，好的手法可以避免取出帶汽泡、條紋和雜質(zhì)的料液，也能避免在取料的過程中形成新的汽泡。

取出料后在整形模中進(jìn)行整形，根據(jù)產(chǎn)品造型整出相近的造型后，將整形后的料坯放入模具中吹制。吹制是玻璃杯成型過程最為關(guān)鍵的環(huán)節(jié)，吹制技藝的高低直接決定著玻璃杯的光亮程度，壁厚的均勻程度，一般從事這個工序工作的都是經(jīng)驗豐富的老匠師。

在模具中吹制完成后，對于無挺酒杯直接進(jìn)入退火窯進(jìn)行退火，對于高腳酒杯需要抻挺、做底后再進(jìn)行退火。

2.退火階段

退火過程是玻璃杯消除內(nèi)在應(yīng)力的過程。產(chǎn)品在退火窯中經(jīng)歷先高溫再降溫的過程，在退火中，最高點溫度達(dá)到540°C左右。這個過程通常需要120—180分鐘，要在退火窯中要運(yùn)行30米。

3.冷加工階段

退火完成后，進(jìn)入冷加工階段，這個階段是口部處理階段。在這個階段，分別進(jìn)行切口、磨口、烘口處理，對于口厚的產(chǎn)品要進(jìn)行拋光處理。經(jīng)過這個階段，使玻璃杯的口部變得圓滑，具備使用條件。

4.深加工階段

經(jīng)過冷加工階段后，需要深加工的進(jìn)入深 加工階段。深加工的主要工藝有刻花、噴砂、貼花紙、金飾、彩飾等。

5.質(zhì)量控制階段

各種加工完成后，進(jìn)入質(zhì)量檢查階段。所有的產(chǎn)品都要逐一的經(jīng)過檢查人員的目檢、手檢，才可以進(jìn)行包裝。玻璃杯的常見缺陷主要有汽泡、條紋、雜質(zhì)、擦傷、口不平、底不平和尺寸不符合規(guī)格等。

Riedel所有的產(chǎn)品都來自于
